XPS 데이터 보고서 작성법 (초보자도 바로 쓰는 실무 템플릿 총정리)

📌 XPS 보고서는 왜 중요할까?

XPS 분석에서 측정만큼 중요한 것이 바로 보고서 작성입니다.

👉 같은 데이터라도

• 어떻게 정리하느냐에 따라
• 전달력과 신뢰도가 완전히 달라집니다

특히 실무에서는
👉 “짧고 명확하게” 쓰는 것이 핵심입니다.

---

📌 XPS 보고서 기본 구조

보고서는 아래 5단 구조로 작성하면 가장 깔끔합니다.

1. 분석 개요
2. 시료 정보
3. 분석 조건
4. 분석 결과
5. 결론

👉 이 구조만 지켜도 80%는 완성입니다

---

📌 1. 분석 개요 작성법

간단하지만 필수 항목입니다.

✔ 포함 내용

• 분석 목적
• 분석 장비 (XPS)
• 분석 일자

👉 예시

• “본 분석은 시료 표면의 원소 조성 및 화학 상태를 확인하기 위해 수행됨”

---

📌 2. 시료 정보 작성법

여기서부터 보고서 퀄리티가 갈립니다.

✔ 반드시 포함

• 시료명
• 재질 (금속, 박막 등)
• 코팅 여부

👉 예시

• “Si 기판 위 Ta₂O₅ 코팅 박막”

👉 핵심
구체적으로 쓸수록 분석 신뢰도 상승

---

📌 3. 분석 조건 작성법

7

조건은 재현성을 위해 중요합니다.

✔ 주요 항목

• X-ray Source (Al Kα 등)
• Pass Energy
• Spot Size
• Etch 조건 (Depth 시)

👉 실무 포인트
“비교 분석이 가능하도록 작성”

---

📌 4. 분석 결과 작성법 (핵심🔥)

여기가 가장 중요합니다.

---

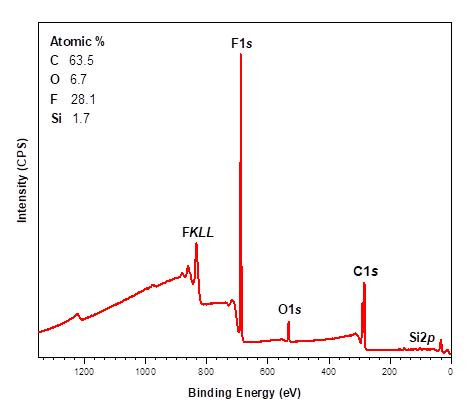

✔ 4-1. Survey Spectrum

7

✔ 작성 방법

• 검출 원소 나열
• 주요 피크 명시

👉 예시

• “C 1s, O 1s, Si 2p 피크 확인됨”

👉 포인트
“무슨 원소가 있는지”만 명확히

---

✔ 4-2. Atomic % 결과

표로 정리하면 가장 좋습니다.

원소Atomic %

C	30
O	50
Si	20

👉 해석 예시

• “O 비율이 높아 표면 산화층 존재 가능성 확인됨”

👉 핵심
반드시 해석 문장 포함

---

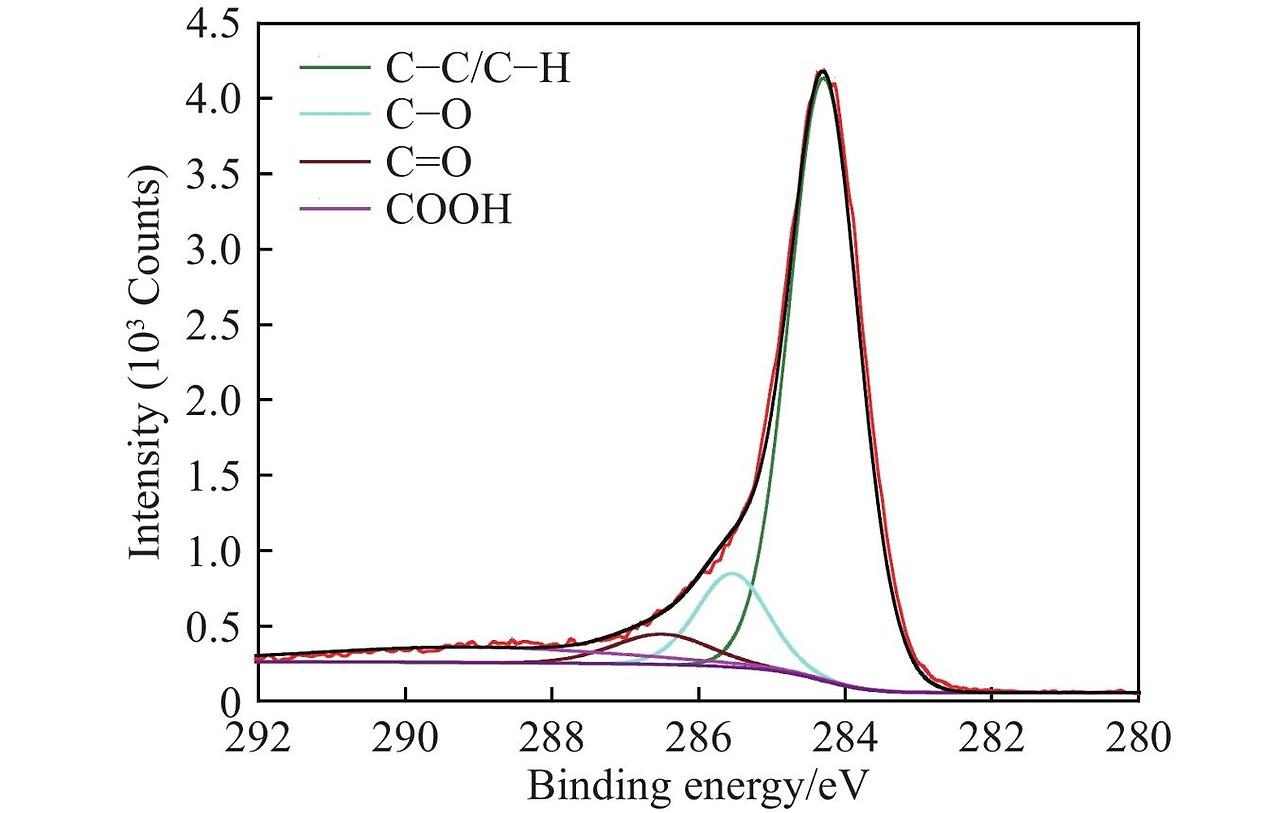

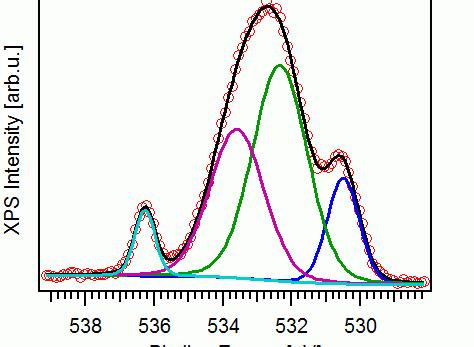

✔ 4-3. High Resolution 분석

6

✔ 작성 방법

• 분석 원소 명시
• 피크 분해 결과 작성

👉 예시

• C–C (284.8 eV)
• C–O (286 eV)
• C=O (288 eV)

👉 해석

• “산화된 탄소 결합 존재 확인됨”

---

✔ 4-4. Depth Profiling (해당 시)

6

✔ 작성 방법

• 층 구조 설명
• 원소 변화 기술

👉 예시

• “표면에서 O 농도 높음 → 산화층”
• “깊이 증가 시 금속 성분 증가”

---

📌 5. 결론 작성법 (가장 중요)

결론은 짧고 명확하게 작성합니다.

👉 좋은 예

• “표면 산화층 존재 확인되며, Depth Profiling 결과 내부 금속층과 명확한 계면 형성됨”

👉 핵심
데이터 기반으로 단정적으로 작성

---

📌 실무 꿀팁 (중요🔥)

✔ Atomic % 기준으로 작성
✔ 그래프마다 설명 반드시 추가
✔ “데이터 → 해석 → 결론” 순서 유지

---

📌 자주 쓰는 문장 모음

✔ “표면에서 O, C 원소가 검출됨”
✔ “산소 함량 증가로 산화층 존재 확인됨”
✔ “조성 변화가 급격하여 계면 존재 확인됨”
✔ “완만한 변화로 확산 현상 판단됨”

👉 이 문장들만 잘 써도 보고서 퀄리티 상승

---

📌 실수하기 쉬운 부분 ⚠️

❌ 그래프만 넣고 설명 없음
❌ Atomic % 없이 해석
❌ Depth 결과 과해석

👉 가장 중요한 건
“설명 있는 데이터”





참고 자료 (References)

• Surface Analysis: The Principal Techniques – John C. Vickerman, Ian Gilmore
• Practical Surface Analysis by Auger and X-ray Photoelectron Spectroscopy – D. Briggs, M.P. Seah
• Journal of Electron Spectroscopy and Related Phenomena
• Surface and Interface Analysis (Wiley)
• Applied Surface Science (Elsevier)
• Handbook of X-ray Photoelectron Spectroscopy (PerkinElmer)
