AFM Line Profile 제대로 보는 법 (두께/높이 측정 방법 정리)

#AFM #LineProfile #AFM해석 #AFM데이터
#두께측정 #StepHeight #표면분석 #나노분석
#박막분석 #반도체분석 #분석장비

🔬 AFM에서 Line Profile은 왜 중요할까?

7

AFM 이미지에서 높이 차이를 눈으로만 판단하는 경우가 많은데,
실제로는 그렇게 보면 거의 틀립니다.

👉 정확한 두께나 높이 값은 Line Profile로 확인해야 합니다.

특히 박막 두께, step height 같은 건
라인을 어떻게 긋느냐에 따라 값이 달라지기도 합니다.

---

1️⃣ Line Profile이란?

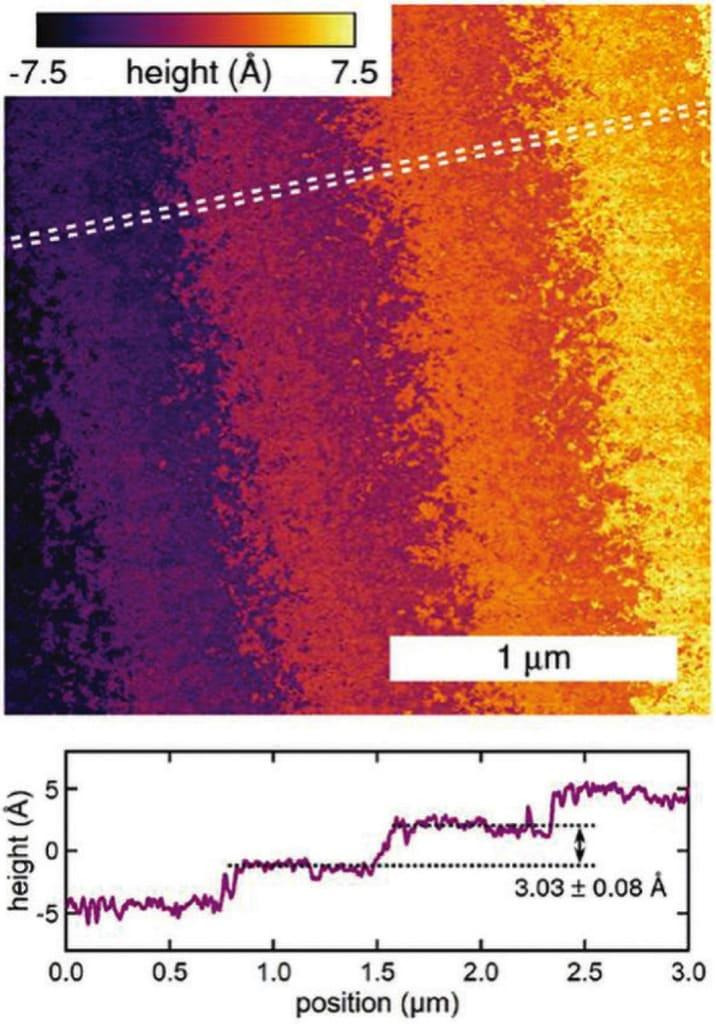

Line Profile은
👉 특정 구간을 따라 높이 변화를 그래프로 나타낸 것입니다.

• X축 → 거리
• Y축 → 높이 (nm)

이미지에서 보이는 구조를
👉 “숫자로 바꿔주는 과정”이라고 보면 됩니다.

---

2️⃣ 기본 측정 방법

생각보다 단순하지만, 여기서 많이 틀립니다.

---

✔ Step 1. 라인 위치 선택

• 구조가 가장 명확한 부분 선택
• 경계(Edge)를 정확히 포함

👉 흐릿한 부분에 긋으면 값이 애매해집니다

---

✔ Step 2. 수직 방향으로 라인 설정

👉 경계에 직각으로 긋는 게 핵심

• 비스듬히 긋으면
  → 실제보다 두께가 크게 측정됨

---

✔ Step 3. 높이 차이 읽기

• 최고점 – 최저점
• 또는 plateau 간 차이

👉 이 값이 실제 두께(Height)입니다

---

3️⃣ 실무에서 많이 쓰는 케이스

✔ 박막 두께 측정

• 패턴 또는 scratch 이용
• 코팅된 영역 vs 제거된 영역 비교

---

✔ Step height 측정

• 계단 구조
• 식각 깊이 확인

---

✔ Roughness 보조 확인

• 미세한 요철 확인
• 표면 균일도 판단

---

4️⃣ 가장 많이 하는 실수

❌ 라인을 아무데나 긋는 경우

👉 가장 흔함

• 노이즈 포함
• 경계 불명확

→ 결과 값 신뢰도 떨어짐

---

❌ 비스듬한 라인

👉 이거 하나로 값 완전히 틀어짐

• 실제보다 크게 측정됨
• 특히 박막 두께에서 치명적

---

❌ Peak 하나만 보고 판단

👉 노이즈일 가능성 있음

• 최소/최대만 보지 말고
• 평균적인 plateau 기준으로 확인

---

❌ Flatten / 보정 안 하고 측정

👉 배경 기울기 영향

• 전체가 기울어져 있으면
  → 높이 값 왜곡됨

---

5️⃣ 정확하게 측정하는 팁

👉 실무에서 이렇게 합니다

• 라인 1개로 끝내지 않음 (여러 개 확인)
• 평균값 사용
• 이미지 Flatten 후 측정
• Noise 구간 제외

---

🎯 정리

Line Profile은 단순 그래프가 아니라
👉 AFM 데이터를 “수치로 확정하는 단계”입니다.

---

✔ 라인은 반드시 경계에 직각
✔ 여러 번 측정 후 평균
✔ 이미지 보정 후 분석

👉 이 세 가지만 지켜도 정확도 많이 올라갑니다

---

📚 참고

• Atomic Force Microscopy
• Bruker AFM 자료
• Park Systems 기술 문서
• Oxford Instruments AFM 가이드
