AFM 노이즈 vs 실제 구조 구분 방법 (헷갈릴 때 기준 정리)

🔬 이게 진짜 구조인가, 노이즈인가?

7

AFM 데이터 보다가 한 번쯤은 고민하게 됩니다.

“이게 실제 구조인지, 아니면 노이즈인지?”

특히 미세 구조를 보는 경우에는
👉 노이즈를 구조로 착각하는 경우가 꽤 많습니다.

몇 가지 기준만 알고 있으면 생각보다 구분이 어렵지 않습니다.

---

1️⃣ 반복 측정에서 동일하게 보이는가

가장 확실한 방법입니다.

• 같은 위치에서 다시 측정했을 때
  → 동일하게 보이면 구조일 가능성 높음
• 측정할 때마다 달라짐
  → 노이즈일 가능성 큼

👉 실무에서는 이 방법을 가장 먼저 확인합니다.

---

2️⃣ 스캔 방향에 따라 모양이 바뀌는가

AFM 노이즈는 방향성을 가지는 경우가 많습니다.

---

✔ 특징

• 한 방향으로 줄무늬
• 스캔 방향 바꾸면 패턴도 같이 바뀜

👉 이 경우 대부분 노이즈입니다.

---

✔ 실제 구조는

• 방향 바꿔도 동일하게 유지됨

---

3️⃣ Height / Phase에서 동시에 보이는가

7

이건 꽤 중요한 기준입니다.

---

✔ 실제 구조

• Height에서 보임
• Phase에서도 유사하게 확인됨

---

✔ 노이즈

• 한쪽에만 보임
• 보통 Height에만 나타남

---

👉 둘 다에서 보이면
실제 구조일 가능성이 높습니다

---

4️⃣ 라인 프로파일에서 의미 있는 값인가

Line Profile로 확인하면 판단이 쉬워집니다.

---

✔ 실제 구조

• 일정한 높이 차이
• 반복성 있음

---

✔ 노이즈

• 들쭉날쭉
• 패턴 없음

👉 특히 spike 형태는 노이즈일 가능성이 큼

---

5️⃣ Tip 영향 여부

Tip 상태에 따라
가짜 구조가 만들어질 수 있습니다.

---

✔ 대표적인 경우

• 이중 구조처럼 보임 (double image)
• 구조가 이상하게 늘어짐
• 동일 패턴 반복

👉 Tip 오염 또는 손상 가능성 높음

---

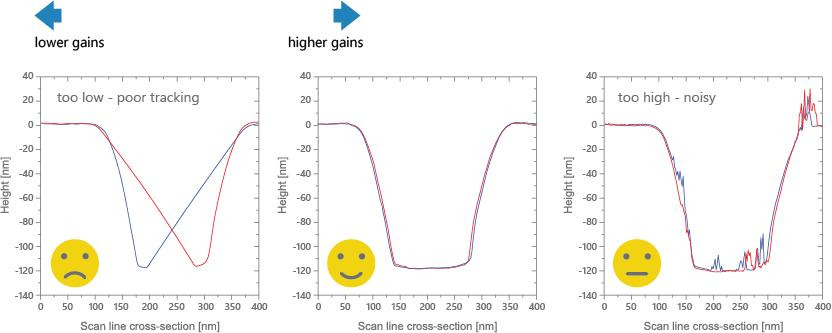

6️⃣ Scan 조건 바꿨을 때 유지되는가

조건을 조금만 바꿔보면 답이 나오는 경우가 많습니다.

---

✔ 실제 구조

• Scan rate 변경해도 유지
• Gain 바꿔도 형태 유지

---

✔ 노이즈

• 조건 바꾸면 사라짐
• 형태가 바뀜

---

7️⃣ 너무 “예쁘게” 보이는 경우 의심

의외로 중요한 포인트입니다.

---

✔ 노이즈 특징

• 너무 규칙적인 패턴
• 동일 간격 반복

👉 실제 표면은 그렇게 완벽하게 반복되는 경우가 드뭅니다

---

🎯 실무 기준 정리

헷갈릴 때는 이렇게 보면 됩니다👇

1. 반복 측정
2. 스캔 방향 변경
3. Height vs Phase 비교
4. Line Profile 확인
5. 조건 변경 테스트

👉 이 5가지만 해도 대부분 구분됩니다

---

❗ 한 줄 결론

👉 “조건 바꿔도 남아있으면 구조, 아니면 노이즈”

---

📚 참고

• Atomic Force Microscopy
• Bruker AFM 자료
• Park Systems 기술 문서
• Oxford Instruments AFM 가이드
