📌 FE-SEM이란?
FE-SEM(Field Emission Scanning Electron Microscope)은
전자빔을 이용해서 시료 표면을 아주 정밀하게 관찰하는 장비입니다.
일반 현미경과 다르게 빛이 아니라 전자를 사용하기 때문에
나노 수준(수십 nm 이하)까지 관찰이 가능합니다.
👉 쉽게 말하면
“엄청 확대해서 표면을 보는 초고성능 현미경”이라고 보면 됩니다.
🧪 FE-SEM으로 볼 수 있는 것
FE-SEM을 사용하면 이런 것들을 확인할 수 있습니다:
- 표면 거칠기 (Surface Roughness 느낌)

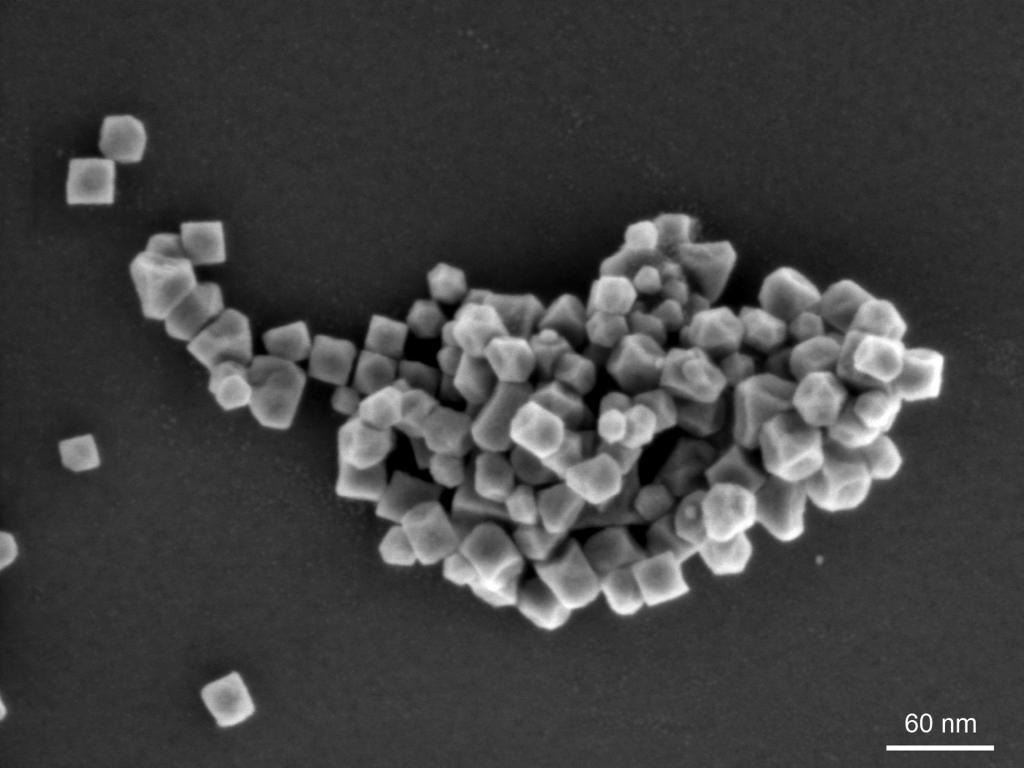

- 입자 크기 (Particle size)

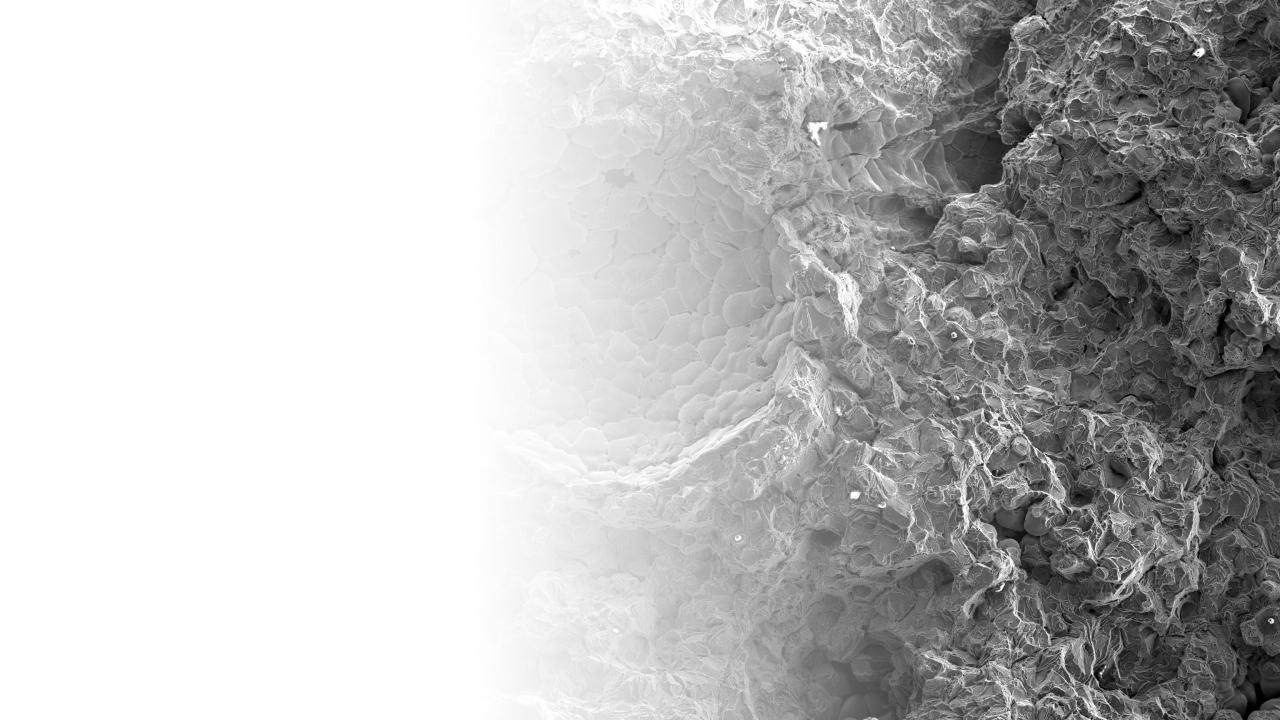

- 균열 및 결함 (Crack, defect)
- 코팅 상태 및 균일도
- 미세 구조 (Grain, pattern)
👉 특히 소재/반도체/코팅 분야에서는 거의 필수 장비입니다.

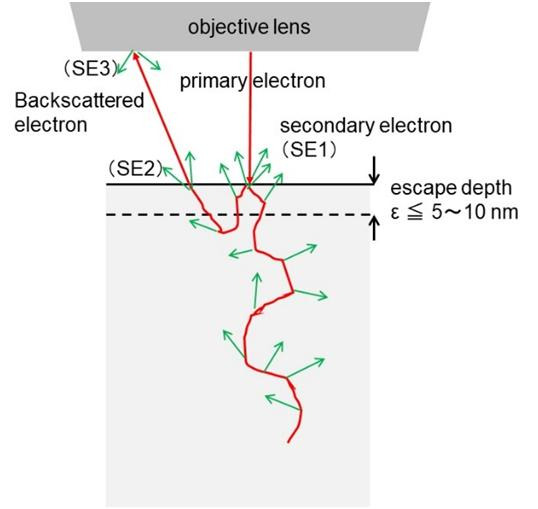

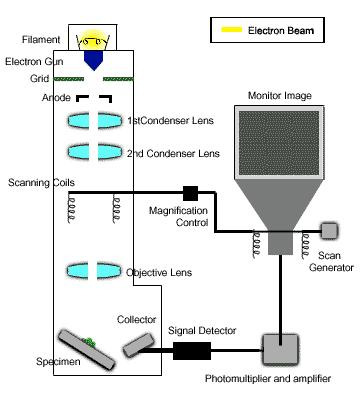

⚙️ FE-SEM 작동 원리 (쉽게 설명)
- 전자총에서 전자 빔을 발사
- 전자빔이 시료 표면을 스캔
- 표면에서 전자가 튀어나옴 (2차전자 등)
- 이 신호를 모아서 이미지로 변환
👉 핵심은
전자 → 시료 충돌 → 신호 → 이미지 변환
📊 FE-SEM vs 일반 SEM 차이
구분FE-SEM일반 SEM
| 전자원 | Field Emission | Thermionic |
| 해상도 | 매우 높음 (nm 수준) | 비교적 낮음 |
| 저전압 관찰 | 가능 | 어려움 |
| 미세 구조 관찰 | 매우 우수 | 제한적 |
👉 한줄 정리
FE-SEM = 더 선명하고 더 정밀한 SEM
❗ FE-SEM 측정 시 주의사항
초보자들이 가장 많이 실수하는 부분입니다 👇
- 비전도성 시료 → 코팅 필요 (Au, Pt 등)
- Charging 발생 시 이미지 깨짐
- 배율만 높인다고 좋은 이미지 아님
- Working distance, kV 설정이 핵심
👉 특히
“조건 설정 = 결과 퀄리티” 입니다
💡 이런 분들에게 추천
- 반도체 / 소재 / 나노 분야 연구자
- 분석 장비 처음 배우는 신입
- AFM, XPS와 차이를 알고 싶은 분
👉 FE-SEM은
전자빔으로 나노 수준 표면을 관찰하는 필수 분석 장비입니다.
