FE-SEM 이미지 해석 방법 (초보도 바로 이해하는 핵심 정리)

📌 왜 “해석”이 중요한가?

FE-SEM은 찍는 것보다 해석이 훨씬 중요합니다.

👉 같은 이미지라도

• 초보: “뭔가 거칠다…”
• 실무자: “입자 응집 + charging 발생 상태”

👉 즉,
이미지 = 데이터 입니다.

---

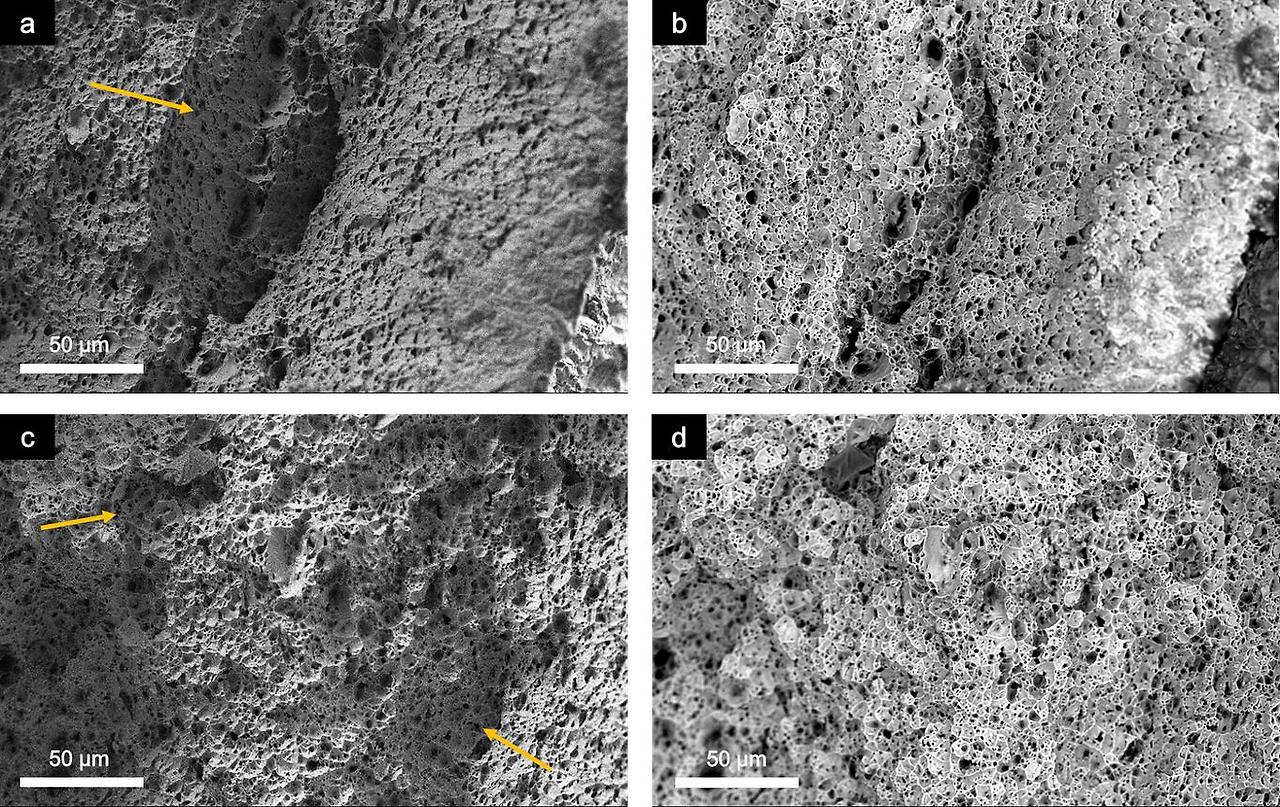

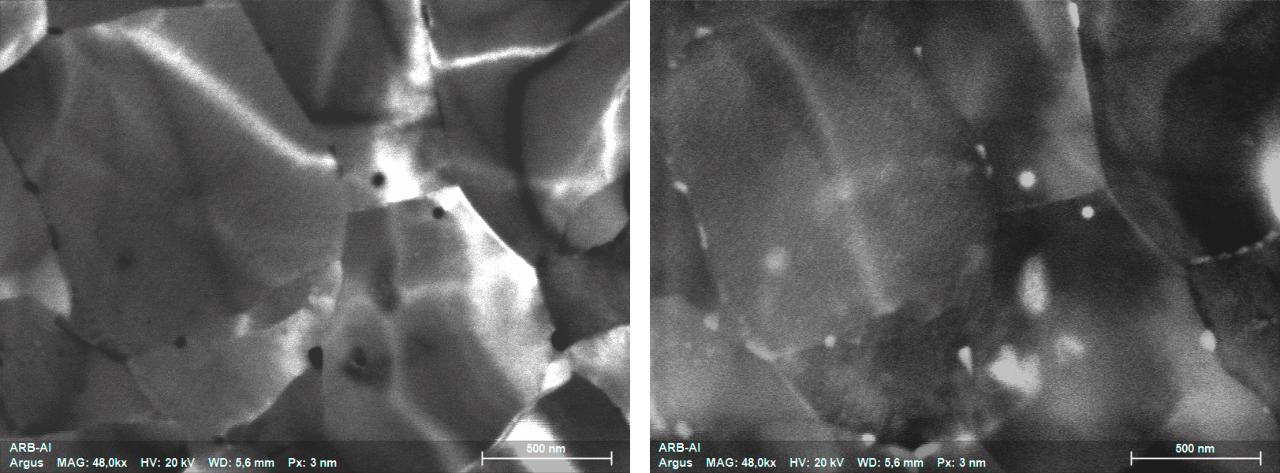

🧪 1. 밝기(Brightness) = 뭐를 의미할까?

4

FE-SEM 이미지에서 밝기는 단순 색이 아닙니다.

✔ 밝게 보이는 부분

• 전자가 많이 방출됨
• 보통 튀어나온 구조 (edge, 돌기)

✔ 어둡게 보이는 부분

• 전자 방출 적음
• 홈, 구멍, 낮은 부분

👉 핵심
밝기 = 높낮이(형상 정보)

---

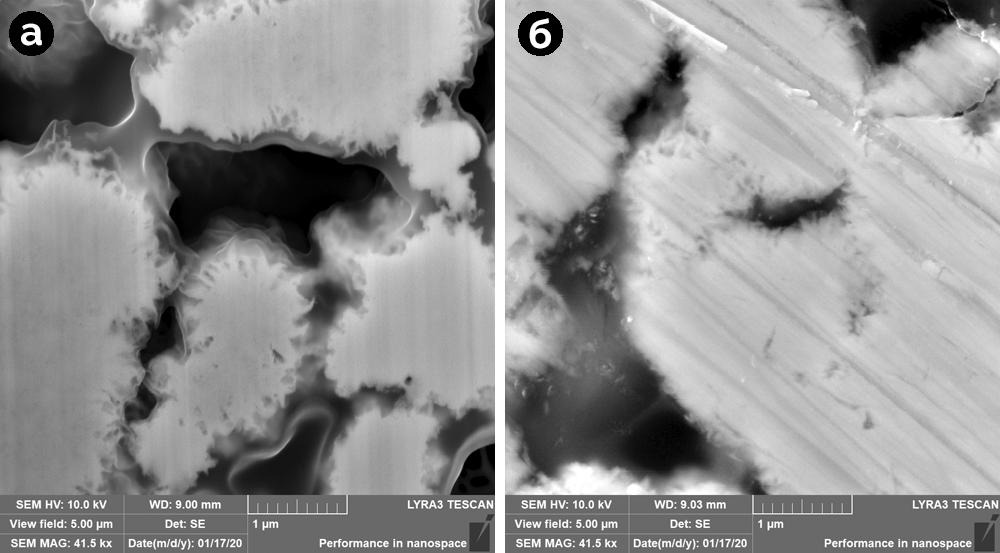

🧪 2. 입자 크기 & 분포 보는 법

4

입자 분석은 가장 많이 하는 작업입니다.

✔ 체크 포인트

• 크기 (nm or µm)
• 균일도 (Uniform vs 불균일)
• 응집 여부 (Agglomeration)

👉 예시 해석

• 균일 + 분산 → 공정 잘됨
• 뭉침 많음 → 분산 실패 or 열처리 영향

👉 꿀팁
Scale bar 기준으로 반드시 수치화

---

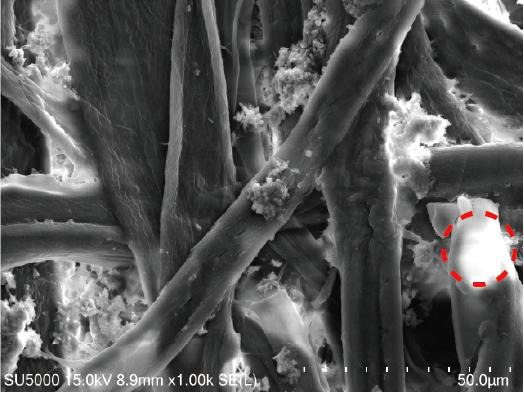

🧪 3. Charging vs 실제 구조 구분

4

초보가 가장 많이 헷갈리는 부분입니다.

✔ Charging 특징

• 번쩍이는 밝기
• 이미지 흐림 / 번짐
• 줄무늬, 일그러짐

✔ 실제 구조 특징

• 형태가 명확
• 반복성 있음
• 경계가 자연스러움

👉 한줄 정리
이상하게 밝고 흐리면 = 거의 charging

---

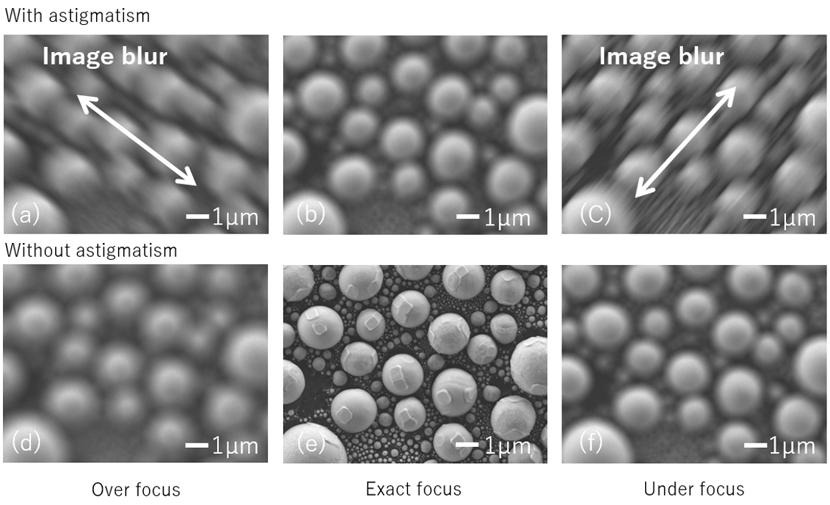

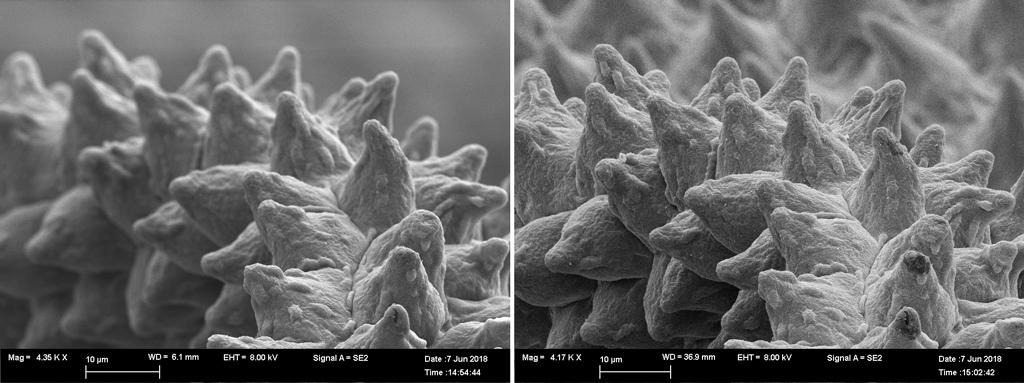

🧪 4. 배율(Magnification)에 속지 마세요

4

많이 하는 착각 👇

👉 “배율 높으면 좋은 이미지다?” ❌

✔ 중요한 건

• 해상도 (Resolution)
• 초점 (Focus)
• 노이즈

👉 핵심
배율 ≠ 품질

---

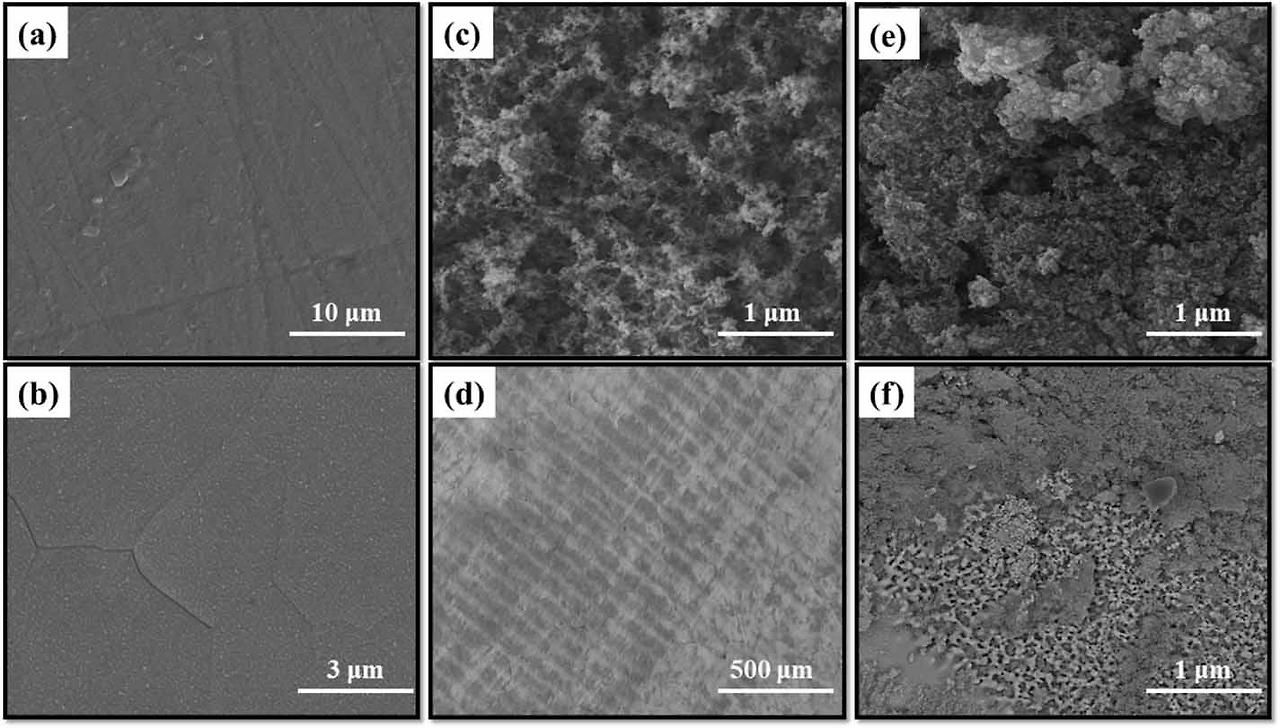

🧪 5. 표면 상태 (거칠기 느낌) 읽는 법

4

✔ 매끈한 표면
→ 밝기 변화 적음 (균일)

✔ 거친 표면
→ 밝기 변화 큼 (울퉁불퉁)

👉 해석 포인트

• 코팅 균일도
• 식각 상태
• 표면 처리 결과

---

❗ 실무에서 자주 하는 해석 실수 TOP 3

1. Charging을 구조로 착각
2. 배율만 보고 판단
3. 정량 없이 “느낌으로 해석”

👉 해결 방법
✔ 항상 비교 이미지 확보
✔ Scale 기반 측정
✔ 조건(kV, WD) 같이 확인

---

✍️ 핵심 요약

👉 FE-SEM 해석은 이렇게 보면 됩니다:

• 밝기 → 높낮이
• 입자 → 크기 & 분포
• 이상한 밝기 → Charging 의심
• 배율 → 참고용 (절대 기준 아님)
